钢的热处理小知识 - 热处理技术与装备杂志社投稿_期刊论文发表|版面费|电话|编辑部- 热处理技术与装备

一、来稿必须是作者独立取得的原创性学术研究成果，来稿的文字复制比（相似度或重复率）必须低于用稿标准，引用部分文字的要在参考文献中注明；署名和作者单位无误，未曾以任何形式用任何文种在国内外公开发表过；未一稿多投。二、来稿除文中特别加以标注和致谢之外，不侵犯任何版权或损害第三方的任何其他权利。如果20天后未收到本刊的录用通知，可自行处理(双方另有约定的除外)。三、来稿经审阅通过，编辑部会将修改意见反馈给您，您应在收到通知7天内提交修改稿。作者享有引用和复制该文的权利及著作权法的其它权利。四、一般来说，4500字（电脑WORD统计，图表另计）以下的文章，不能说清问题，很难保证学术质量，本刊恕不受理。五、论文格式及要素：标题、作者、工作单位全称(院系处室)、摘要、关键词、正文、注释、参考文献(遵从国家标准：GB\T7714-2005，点击查看参考文献格式示例)、作者简介(100字内)、联系方式(通信地址、邮编、电话、电子信箱)。六、处理流程：（1）通过电子邮件将稿件发到我刊唯一投稿信箱（2）我刊初审周期为2－3个工作日，请在投稿3天后查看您的邮箱，收阅我们的审稿回复或用稿通知；若30天内没有收到我们的回复，稿件可自行处理。（3）按用稿通知上的要求办理相关手续后，稿件将进入出版程序。（4）杂志出刊后，我们会按照您提供的地址免费奉寄样刊。七、凡向文教资料杂志社投稿者均被视为接受如下声明：（1）稿件必须是作者本人独立完成的，属原创作品（包括翻译），杜绝抄袭行为，严禁学术腐败现象，严格学术不端检测，如发现系抄袭作品并由此引起的一切责任均由作者本人承担，本刊不承担任何民事连带责任。（2）本刊发表的所有文章，除另有说明外，只代表作者本人的观点，不代表本刊观点。由此引发的任何纠纷和争议本刊不受任何牵连。（3）本刊拥有自主编辑权，但仅限于不违背作者原意的技术性调整。如必须进行重大改动的，编辑部有义务告知作者，或由作者授权编辑修改，或提出意见由作者自己修改。（4）作品在《文教资料》发表后，作者同意其电子版同时发布在文教资料杂志社官方网上。（5）作者同意将其拥有的对其论文的汇编权、翻译权、印刷版和电子版的复制权、网络传播权、发行权等权利在世界范围内无限期转让给《文教资料》杂志社。本刊在与国内外文献数据库或检索系统进行交流合作时，不再征询作者意见，并且不再支付稿酬。九、特别欢迎用电子文档投稿，或邮寄编辑部,勿邮寄私人，以免延误稿件处理时间。

钢的热处理小知识

作者:

关键词:

摘要：

? ? ? ?在生产中，交货状态的钢产品一般不能直接使用，往往需要进行热处理加工，所谓钢的热处理就是将钢工件在一定的介质中，以预定的速度加热到预定的温度，保温一定的时间，然后以预定的方法冷却到室温，以满足特定的金属性能（强度、韧性、硬度等）的一种热加工工艺，以下介绍4种常用的热处理加工工艺。

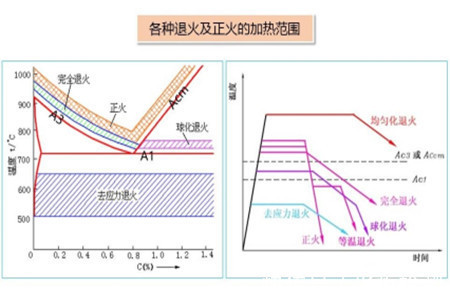

? ? ? ?1、?退火：将钢件加热到Ac3以上30℃至50℃或Ac1以上30℃至50℃或Ac1以下的温度（可以查阅有关资料）后，一般随炉温缓慢冷却。

? ? ? 目的：降低硬度，提高塑性，改善切削加工与压力加工性能；细化晶粒，改善力学性能，为下一步工序做准备；消除冷、热加工所产生的内应力。

? ? ? 应用：适用于合金结构钢、碳素工具钢、合金工具钢、高速钢的锻件、焊接件以及供应状态不合格的原材料；一般在毛坯状态进行退火。

? ? ? 2、?正火：将钢件加热到Ac3或Accm?以上30℃至50℃，保温后以稍大于退火的冷却速度冷却，一般为空冷。

? ? ? ?目的：使晶粒细化和碳化物分布均匀化。

? ? ? ?应用：正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。对于性能要求不高的低碳的和中碳的碳素结构钢及低合金钢件，也可作为最后热处理。对于一般中、高合金钢，空冷可导致完全或局部淬火，因此不能作为最后热处理工序。

? ? ? ? 正火与退火的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，其机械性能也有所提高。

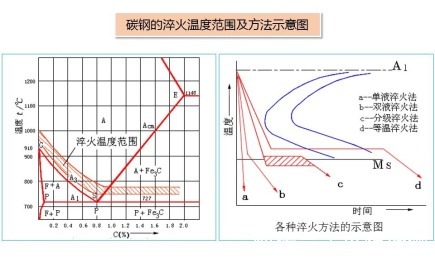

3、?淬火：将钢件加热到相变温度Ac3或Ac1以上，保温一段时间，然后在水、硝盐、油或空气中快速冷却。

? ? ? 目的：淬火一般是为了得到高硬度的马氏体组织，有时对某些高合金钢（如不锈钢、耐磨钢）淬火时，则是为了得到单一均匀的奥氏体组织，以提高耐磨性和耐蚀性。

? ? ? ? 应用：一般用于含碳量大于0.3%的碳钢和合金钢；淬火能充分发挥钢的强度和耐磨性潜力，但同时会造成很大的内应力，降低钢的塑性和冲击韧度，故要进行回火以得到较好的综合力学性能。

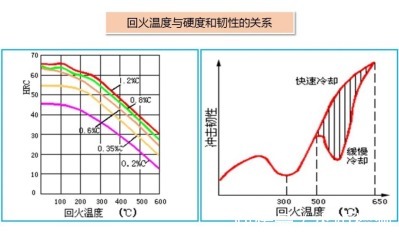

? ? ? ? 4、?回火：将淬火后的钢件重新加热到Ac1以下某一温度，经保温后，于空气或油、热水、水中冷却。

? ? ? ? 目的：降低或消除淬火后的内应力，减少工件的变形和开裂；调整硬度，提高塑性和韧性，获得工作所要求的力学性能；稳定工件尺寸。

? ? ? ? ? 应用：保持钢在淬火后的高硬度和耐磨性时用低温回火；在保持一定韧度的条件下提高钢的弹性和屈服强度时用中温回火；以保持高的冲击韧度和塑性为主，又有足够的强度时用高温回火。一般钢尽量避免在230℃至280℃、不锈钢在400℃~450℃之间回火，因为这时会产生一次回火脆性。

文章来源：《热处理技术与装备》网址: http://www.rcljsyzb.cn/zonghexinwen/2022/0113/834.html
